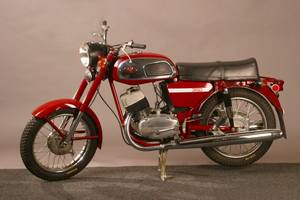

1973 - JAWA 634

1973 - JAWA 634


Двигательдвухтактный
Рабочий объем цилиндров343,5
Степень сжатия9.2: 1
Максимальная мощность19 лс. (14 кВ) при 5000 об / мин,
Максимальная скорость128 км/ч
Мощность генератора6в, 75Вт
Длина2080мм
Высота1065мм
Ширина710мм
Общий вес155 кг
Бак16,2 л., включая 2,5 л. резерва



В 1973 г. специалисты народного предприятия «ЯВА» разработали новую модель мотоцикла - 634, он выпускался только с двигателем объемом 350 куб. см.

Существовавшая до сих пор конструкция силового агрегата мотоциклов ЯВА была настолько удачна, что и в мотоцикле новой мод. 634 она сохранилась. Два цилиндра, расположенных в ряд поперек оси мотоцикла, наклонены вперед на 25°. Расположение кривошипно-шатунного механизма, коробки передач и моторной передней передачи в общем картере двигателя осталось таким же, как в предыдущих моделях. Однако для повышения надежности работы и увеличения срока службы их несколько изменили. В сочленении поршневого пальца с шатуном вместо бронзовой втулки в верхней головке шатуна применили игольчатый подшипник с иглами INA, зафиксированными от осевого смещения. В нижней головке шатуна установили подшипник INA с сепаратором, зафиксированный в осевом направлении стальными калеными шайбами. Средний подшипник коленчатого вала можно повторно смазывать пластичным смазочным материалом.

Изменением и конструктивным улучшением можно считать применение двойной втулочной цепи в передней цепной передаче (вместо прежней простой). Двойная цепь имеет больший срок службы, не удлиняется и не вызывает ударов, передаваемых на пары зубчатых колес коробки передач. Зубчатые муфты на зубчатых колесах коробки передач были внедрены уже на мотоциклах моделей 623 и 633 и на мод. 362 «Калифорниан IV». Однако двойная цепь переднего привода, простой механим выключения сцепления и использование игольчатого подшипника INA в верхней и нижней головках шатуна были введены на последних мотоциклах ЯВА-350 мод. 634.

Наиболее характерным признаком мотоцикла новой модели 634/4 является совершенно новая рама с качающейся вилкой, при использовании которой было из менено расположение остальных узлов и деталей ходовой части.

Рама сдвоенная закрытого типа, сварена из стальных труб круглого сечения. Оба нижних кронштейна имеют U-образную форму, которая сверху замыкается головкой рамы и двумя соединенными между собой трубчатыми кронштейнами. Дополняет конструкцию и придает жесткость всей сварной системе кронштейн седла в форме стремени, к которому при помощи приваренных косынок присоединены задние концы нижних кронштейнов. Единое целое раме придают поперечные трубки, которые распирают в четырех местах нижние кронштейны-трубы и в то же время служат местом для крепления двигателя и некоторых деталей ходовой части. Задний узел крепления двигателя расположен на кронштейнах, прессованных из листовой стали и приваренных в местах заднего выгиба нижних кронштейнов-труб. К кронштейнам присоединяют также заднюю качающуюся вилку, через полую ось которой проходит вал педали заднего тормоза. Соединение вилки не требуется смазывать, так как в нем применяют металлопластмассовые втулки с резиновыми кольцами для предотвращения проникания пыли. Качающаяся вилка заднего колеса выполнена из трубы диаметром 32 мм. В ее вертикально сплюснутых концах выштампованы продольные отверстия для оси заднего колеса, обеспечивающие его перемещение при натяжении цепи привода заднего колеса.

Рама спроектирована и технологически проработана для обеспечения необходимой ее прочности и жесткости не только как основной несущей детали ходовой части мотоцикла, но и как детали присоединения коляски.

Передняя вилка мотоциклов ЯВА прежних моделей оказалась удовлетворительной и для новой модели 634/4. Поэтому ее не изменили, за исключением нижнего мостика, который заменен жестким кованым. Топливному баку приданы новые формы, а его крепление к раме стало практически новым. Сзади бак захватывается двумя обыкновенными резиновыми блоками с распорными винтами. Переднюю часть пространства под седлом заполняет глушитель шума впуска с фильтрующим цилиндрическим элементом, установленным горизонтально. При этом решении обеспечивается хороший доступ к элементу воздушного фильтра после снятия правой боковой крышки. Всасываемый воздух поступает в глушитель шума впуска через съемную лабиринтную вставку. Вставку устанавливают в глушитель шума только в варианте с пониженным уровнем шума для ЧССР и для экспорта в страны с жесткими нормами на уровень шума, создаваемого мотоциклами.

Тенденция использования больших (восемнадцатидюймовых) колес до сих пор сохраняется. Этим, а также хорошими ходовыми качествами обусловливается такой размер колес и для новой модели-ЯВА-350/634, даже если на прежнем поколении мотоциклов ЯВА-350 установлены колеса 16", за исключением мотоциклов последнего исполнения, известных под названием «Калифорниан». Цепь привода заднего колеса целиком закрыта кожухом. Передняя (ведущая) звездочка на двигателе и звездочка на заднем колесе мотоцикла заключены в кожухи из двух половин с наставками, которые вверху и внизу взаимно соединены резиновыми муфтами,имеющими форму четырехгранной трубки с гофрированными сзади концами. Цепь таким способом хорошо защищена от пыли и воды.



Пространство ящика под седлом и глушитель шума впуска закрывают боковые легкосъемные крышки. На левой крышке находится еще плоский в форме кармана ящик для инструмента. Седло изготовлено из пенистого латекса, обтянутого искусственной кожей. Основу седла образует фигурный штампованный стальной лист.

Источником питания служат шестивольтовая аккумуляторная батарея и шестиполюсный генератор, аналогичный прежним. Применив улучшенные изоляционные материалы, мощность генератора увеличили до 75 Вт без изменения его габаритных размеров и снижения срока службы. Вместо прежнего однокатушечного (одноякорного) реле-регулятора в электрической системе нового типа применяют реле-регулятор двухъякорный, размещенный отдельно от генератора в ящике под седлом. В корпусе фары, выштампованном из пластмассы, установлены параболическое зеркало диаметром 160 мм, спидометр, выключатель зажигания, контрольные лампы заряда и дальнего света и прерыватель указателя поворота с собственным предохранителем. Мотоцикл оборудован световыми указателями поворота. Передние указатели укреплены на кронштейне фары, задние на кронштейне седла.

Мотоцикл ЯВА-350/634/4 приспособлен для присоединения коляски мод. ЯВА-560/3. Поэтому на раме стандартного исполнения имеются два отверстия для крепления двух задних тяг коляски. Передние тяги коляски крепят, во-первых, к самой верхней поперечине нижних труб рамы и, во-вторых, к переднему узлу крепления двигателя. Мотоциклы без коляски и с присоединенной коляской испытывали на долговечность и прочность. Мотоциклы успешно выдержали эти испытания, В результате изменений в двигателе и ходовой части, а также использования новых деталей удалось сохранить целостность внешнего вида мотоцикла. Мотоцикл ЯВА новой модели имеет удачное эстетическое решение внешнего вида некоторых узлов (двигателя, фары). Это подтверждает, что получаемые любой ценой модернистские формы обычно не обеспечивают популярности мотоцикла. Наоборот, традиционные для мотоциклов ЯВА элегантные формы, принятые опять для новой модели, наряду с изменениями конструкции и технологии составляют основу качества мотоцикла при его изготовлении. Работники народного предприятия «ЯВА» создали удачную модель, которая достойно представляет его славную марку.

Новый мотоцикл ЯВА-350 мод. 634/4/03 подготовлен для внутреннего (Чехословацкого) рынка. Мощность его двигателя преднамеренно снижена до 14,7 кВт (20 л. с.) для того, чтобы уровень шума не превышал норму (84 дБ), Совершенно идентична этой модели мод. 634/4/01 с мощностью двигателя 16,2 кВт (22 л. с.), которая является базовым вариантом для экспорта в СССР. Мотоцикл мод. 634/4/01 представляет собой опытный вариант мотоцикла с однокулачковым передним тормозом и двигателем мощностью 16,2 кВт (22 л. с.), предназначенный для испытаний на надежность, тогда как мотоцикл мод. 634/4/02-серийный вариант с тем же двигателем и двухкулачковым передним тормозом.

Параллельно с мотоциклами этих моделей народное предприятие «ЯВА» производит мотоциклы других модификаций. Их отличают плоская фара и отдельная панель со спидометром и тахометром и несколько других незначительных дополнений по требованиям заказчиков. Мотоциклы имеют номер 634/5. Мотоцикл последней модели 634/6 представляетсобой известный вариант мотоцикла с раздельной смазочной системой и отдельным масляным насосом «Ойлмастер», поставляемым по заказам некоторых торговых организаций.

Различия модификаций:

Модель                                               634-4-03                            634-01                                   634-5

Мощность                                     19 л.с./5000 об.мин        22 л.с./5000 об.мин.              28л.с./5250 об.мин

Максимальный крутящий момент     2,95/4250                              3,2/4250                       3,4/4750 Мкг/мин

Максимальная скорость                      110/120                                120/130                          125/135 км/ч



Года выпуска:

Модель         Год начала производства

634 /01                     1973

634 /4/3                    1974

634 /4/5               1974-1976

634 /6/8                    1978

634 /6                       1979

634 /7                       1982
